Wie funktioniert ein Touchscreen? Resistiv, kapazitiv und induktiv

Hinweis: Dieser Beitrag stammt aus dem Jahr 2012 und wurde im Oktober 2026 aktualisiert.

Ein Touchscreen, auf Deutsch auch Berührungsbildschirm, ist ein Bildschirm, der erkennt, wo ein Benutzer ihn berührt. So wird das Display gleichzeitig zum Ein- und Ausgabegerät und ersetzt Maus und Tastatur. Touchscreens stecken heute in Smartphones, Tablets, Laptops, Autos, Fahrkartenautomaten und Kassensystemen. Je nach Einsatzzweck kommen unterschiedliche Technologien zum Einsatz – die wichtigsten erklären wir hier.

Arten von Touchscreens

In der Praxis haben sich vor allem drei Verfahren durchgesetzt: resistive, kapazitive und induktive Touchscreens. Für Texteingaben blendet das Gerät bei Bedarf eine virtuelle Bildschirmtastatur ein, sobald der Benutzer in ein Eingabefeld tippt.

Resistive Touchscreens

Ein resistiver Touchscreen besteht aus zwei leitfähig beschichteten Schichten, die durch winzige Abstandshalter getrennt sind. An eine der Schichten wird eine Spannung angelegt. Drückt der Benutzer auf die Oberfläche, berühren sich die Schichten an dieser Stelle. Aus dem elektrischen Widerstand (englisch resistance) bis zum Berührungspunkt – also dem gemessenen Spannungsverhältnis – lässt sich die Position genau berechnen. Weil Druck ausgelöst wird, funktioniert das mit jedem Gegenstand.

Kapazitive Touchscreens

Kapazitive Touchscreens nutzen aus, dass der menschliche Körper elektrisch leitfähig ist. Bei der älteren oberflächenkapazitiven Bauart erzeugt eine Wechselspannung an einer durchsichtigen Metalloxid-Schicht auf dem Glas ein gleichmäßiges elektrisches Feld. Berührt ein Finger die Oberfläche, fließt ein kleiner Strom, den ein Controller an den Ecken misst und daraus die Position berechnet.

Smartphones und Tablets nutzen heute fast ausschließlich projiziert-kapazitive Touchscreens (PCAP). Sie haben ein feines Gitter aus Elektroden in Zeilen und Spalten. Ein Finger verändert die Kapazität an den Kreuzungspunkten in seiner Nähe; der Controller tastet das Gitter viele Male pro Sekunde ab und erkennt so auch mehrere Berührungen gleichzeitig – die Grundlage für Gesten wie Zoomen mit zwei Fingern. Die Sensorschicht ist heute oft direkt in das Display integriert („In-Cell“ oder „On-Cell“), was Geräte dünner und Displays heller macht.

Induktive Touchscreens

Induktive Verfahren kommen vor allem bei Grafiktabletts und Stift-Displays zum Einsatz. Ein Spulengitter unter der Oberfläche erzeugt ein elektromagnetisches Feld, das mit einer Spule im Stift zusammenarbeitet. Die Hand löst dabei nichts aus, nur der Stift. Zusätzlich lassen sich Druckstärke, Neigungswinkel, Knöpfe am Stift und sogar ein geringer Abstand zur Oberfläche erfassen. Diese Technik (EMR) steckt zum Beispiel in Wacom-Tabletts und im S Pen von Samsung.

Weitere Verfahren

Für große Displays und Info-Terminals gibt es außerdem optische Touchscreens mit Infrarot-Lichtgittern am Rand sowie Verfahren mit Ultraschall-Oberflächenwellen. Sie funktionieren mit jedem Gegenstand, sind aber für Smartphones zu groß.

So erkennt ein Smartphone eine Berührung

Ein projiziert-kapazitiver Touchscreen besteht von außen nach innen aus mehreren Schichten: dem Deckglas, einer oder zwei Lagen mit durchsichtigen Elektroden und dem eigentlichen Display (LCD oder OLED) darunter. Die Elektroden bestehen meist aus Indium-Zinn-Oxid (ITO), das Strom leitet und trotzdem fast durchsichtig ist. Bei faltbaren Smartphones sitzen sie auf flexiblen Folien, oft als feines Metallgitter (Metal Mesh), weil ITO beim Biegen bricht.

Gegenseitige Kapazität und Eigenkapazität

Die Elektroden sind als Sende- und Empfangsleitungen angeordnet, die sich kreuzen. Der Touch-Controller schickt nacheinander ein Signal auf jede Sendeleitung und misst, wie viel davon an jeder Empfangsleitung ankommt. Ein Finger in der Nähe eines Kreuzungspunkts leitet einen Teil des Feldes ab, und das gemessene Signal an genau dieser Stelle sinkt. Dieses Verfahren heißt gegenseitige Kapazität (Mutual Capacitance). Weil jeder Kreuzungspunkt einzeln gemessen wird, erkennt es viele Finger gleichzeitig.

Daneben misst der Controller oft die Eigenkapazität (Self Capacitance) jeder einzelnen Leitung gegen Masse. Sie ist empfindlicher und erkennt einen Finger schon kurz vor dem Glas, kann mehrere Finger aber nicht sicher auseinanderhalten. Moderne Controller kombinieren beide Messungen, zum Beispiel um Wassertropfen von Fingern zu unterscheiden.

Was der Touch-Controller leistet

Aus den Rohdaten berechnet der Controller die Position jedes Fingers, meist genauer als der Abstand der Elektroden, weil er die Signalstärke benachbarter Kreuzungspunkte gewichtet. Er filtert elektrisches Rauschen heraus, etwa vom Ladegerät oder vom Display selbst, und ignoriert Berührungen, die nicht gemeint sind: Die Handfläche auf einem Tablet (Palm Rejection) oder Finger am Rand, die das Gerät nur halten. Wie oft er das Gitter pro Sekunde abtastet, heißt Abtastrate (Touch Sampling Rate). Sie liegt bei Smartphones oft bei 120 bis 240 Hz, Gaming-Smartphones werben mit mehreren hundert Hertz. Eine höhere Abtastrate verkürzt die Verzögerung zwischen Berührung und Reaktion.

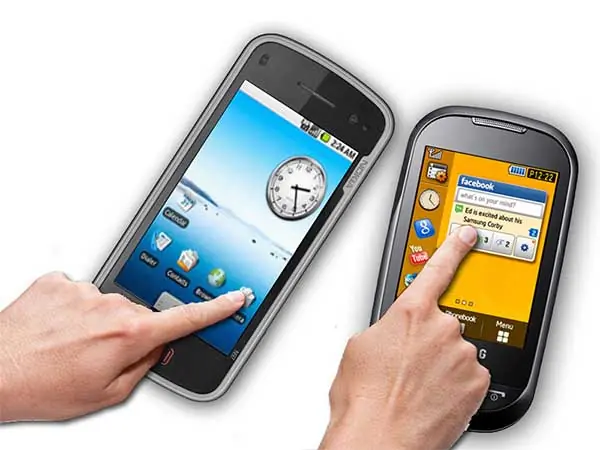

Resistiv und kapazitiv im Vergleich

Resistive Touchscreens

Vorteile:

Günstig herstellbar
Bedienbar mit jedem Stift, Fingernagel oder Gegenstand
Mit Stift sehr präzise
Unempfindlich gegen Wassertropfen auf der Oberfläche
Auch mit dicken Arbeitshandschuhen bedienbar

Nachteile:

Meist nur eine Berührung messbar (kein Multi-Touch)
Weiche Oberfläche, empfindlich gegen Kratzer und Verschleiß
Zusätzliche Schichten machen das Bild dunkler und im Sonnenlicht schlechter lesbar

Kapazitive Touchscreens

Vorteile:

Multi-Touch und Gestensteuerung
Reagieren auf leichte Berührungen, schnell und flüssig
Robuste, kratzfeste Glasoberfläche, gut zu reinigen
Klares, helles Bild, gut lesbar auch im Sonnenlicht

Nachteile:

Funktionieren nicht mit normalen Handschuhen (nur mit speziellen Touch-Handschuhen)
Nur mit dem Finger oder leitfähigen bzw. aktiven Stiften bedienbar
Wassertropfen können Fehleingaben auslösen
Teurer als resistive Touchscreens

Wo welche Technik eingesetzt wird

Kapazitive Touchscreens dominieren bei Smartphones, Tablets, Laptops und modernen Autodisplays. Resistive Touchscreens findet man weiterhin in Industriesteuerungen, medizinischen Geräten, manchen Kassensystemen und robusten Handhelds, wo mit Handschuhen gearbeitet wird oder der Bildschirm nass werden kann. Induktive Technik nutzen vor allem Grafiker und Designer.

Touchscreens sind ideal überall dort, wo Maus und Tastatur umständlich wären: zum Lesen, Navigieren, Surfen und für Apps. Für lange Texte bleibt eine richtige Tastatur dagegen am bequemsten – deshalb lassen sich viele Tablets mit Tastatur und Stift erweitern und bieten beide Eingabearten an.

Neuere Entwicklungen: Haptik und Fingerabdruck im Display

Weil ein Touchscreen keine echten Tasten hat, geben viele Geräte eine fühlbare Rückmeldung: Ein kleiner Linearmotor im Gehäuse (Linear Resonant Actuator, bei Apple „Taptic Engine“) erzeugt kurze, präzise Vibrationen, die sich wie ein Klick anfühlen. Seit dem iPhone 7 (2016) ersetzt so eine Rückmeldung sogar den früher mechanischen Home-Button.

Viele Smartphones mit OLED-Display lesen außerdem den Fingerabdruck direkt durch das Display. Optische Sensoren fotografieren den Finger durch winzige Lücken zwischen den Pixeln, Ultraschall-Sensoren tasten die Rillen der Haut mit Schallwellen ab. Der Touchscreen meldet dabei nur, wo der Finger liegt; der Fingerabdruck wird von einem eigenen Sensor unter dem Display gelesen.

Häufige Fragen zum Touchscreen

Warum funktioniert mein Smartphone nicht mit Handschuhen?
Kapazitive Touchscreens reagieren nur auf leitfähige Gegenstände. Normale Handschuhe isolieren den Finger. Abhilfe schaffen Touch-Handschuhe mit leitfähigen Fingerkuppen; manche Smartphones bieten außerdem einen Handschuh-Modus mit höherer Empfindlichkeit.

Wie funktionieren Stifte wie der Apple Pencil?
Aktive Stifte wie der Apple Pencil enthalten eigene Elektronik und senden Signale, die der kapazitive Sensor des Displays mit hoher Genauigkeit erfasst – inklusive Druck und Neigung. Der S Pen von Samsung nutzt dagegen eine zusätzliche induktive Sensorschicht.
