Wenn wir heute an die Vernetzung unserer Geräte denken, ist die USB-Technologie (Universal Serial Bus) das Rückgrat fast jeder Hardware-Interaktion. Ob Sie eine Maus anschließen, eine externe Festplatte synchronisieren oder Ihr Smartphone mit einem Laptop laden – der USB-Anschluss ist der universelle Standard, der diese Funktionen ermöglicht. Doch hinter dem einfachen Stecker steckt eine komplexe Architektur aus Protokollen, physikalischen Übertragungsraten und verschiedenen Generationen, die die Art und Weise, wie wir Daten konsumieren, grundlegend verändert haben.

In diesem Artikel gehen wir der Frage auf den Grund, wie USB technisch funktioniert, welche Unterschiede zwischen den Steckertypen bestehen und wie die theoretischen Geschwindigkeiten in der Praxis berechnet werden.

Die physikalischen Grundlagen und das Prinzip des seriellen Datentransfers

Um zu verstehen, wie USB funktioniert, müssen wir zum physikalischen Grundprinzip zurückkehren: dem seriellen Datentransfer. Im Gegensatz zu parallelen Schnittstellen, bei denen mehrere Bits gleichzeitig über mehrere Leitungen übertragen werden, sendet der serielle Bus die Daten bitweise nacheinander über eine oder mehrere Leitungen.

Das grundlegende Prinzip beruht auf der Modulation von elektrischen Signalen. Informationen werden in binäre Daten (0 und 1) übersetzt. Ein "1" entspricht einem hohen Spannungspegel, eine "0" einem niedrigen Spannungspegel. Da die Taktfrequenz moderner USB-Ports extrem hoch ist, werden diese Zustände so schnell gewechselt, dass die Datenübertragung für den Nutzer augenblicklich erscheint.

Ein entscheidender Aspekt bei der Entwicklung von USB war die Einführung von Differenzpaaren (Differential Signaling). Bei modernen Standards wie USB 3.0 und höher werden nicht nur einfache Spannungspegel gemessen, sondern die Differenz zwischen zwei Leitungen (D+ und D-). Dies macht das System extrem unempfindlich gegenüber elektromagnetischen Störungen, da eine Störung, die beide Leitungen gleib beeinflusst, bei der Differenzberechnung herausgerechnet wird.

Die Evolution der USB-Standards und Geschwindigkeiten

Die Entwicklung von USB lässt sich als eine Geschichte der Skalierung betrachten. Jede neue Generation hat die Bandbreite erhöht und die physikalische Form des Steckers optimiert.

1. USB 1.x (Low Speed & Full Speed): Die frühen Standards boten Geschwindigkeiten von 1,5 Mbit/s bis 12 Mbit/s. Diese waren ausreichend für Mäuse und Tastaturen, aber ungeeignet für Datentransfers.
2. USB 2.0 (High Speed): Hier wurden die Geschwindigkeiten auf bis zu 480 Mbit/s angehoben. Dies ermöglichte erstmals den schnellen Transfer von Fotos und Musik.
3. USB 3.x (SuperSpeed): Mit USB 3.0 sprang die Rate auf 5 Gbit/s, bei USB 3.1 Gen 2 auf 10 Gbit/s und bei USB 3.2 Gen 2×2 auf bis zu 20 Gbit/s.
4. USB4: Der aktuellste Standard nutzt die Power Delivery und die Architektur von Thunderbolt, um Geschwindigkeiten von bis zu 40 Gbit/s oder mehr zu erreichen.

Um die tatsächliche Geschwindigkeit in Megabyte pro Sekunde (MB/s) zu berechnen, die wir oft auf Festplatten sehen, müssen wir die theoretische Bitrate durch 8 teilen, da ein Byte aus 8 Bits besteht.

Beispielrechnung für USB 3.0: Die theoretische Bandbreite beträgt 5 Gbit/s. Umrechnung in Megabit pro Sekunde: 5.000 Mbit/s. Umrechnung in Megabyte pro Sekunde: 5.000 Mbit/s / 8 = 625 MB/s.

In der Praxis erreicht man diesen Wert selten zu 100 %, da Overhead für die Fehlerkorrektur und Protokollverwaltung (Packet Overhead) abgezogen wird. Wenn Sie beispielsweise eine Datei über einen USB 3.0 Anschluss übertragen, werden Sie realistische Werte im Bereich von 300 bis 450 MB/s sehen, abhängig von der Qualität des Kabels und der Geschwindigkeit des Zielmediums.

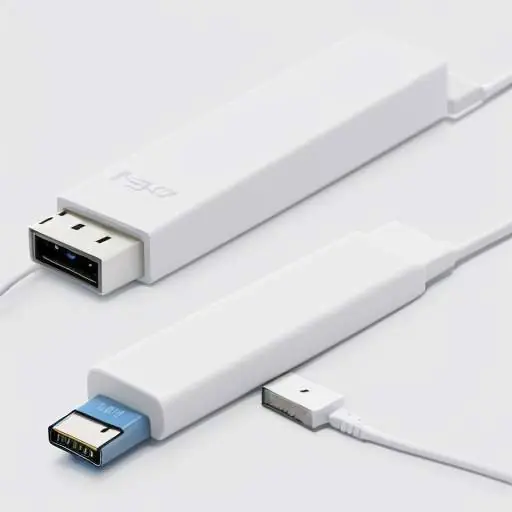

Formfaktoren: Von USB-A bis zum universellen USB-C

Während die internen Protokolle (wie SuperSpeed) die Datenrate definieren, bestimmen die physischen Stecker (Formfaktoren), wie diese Daten übertragen werden und welche Zusatzfunktionen (wie Stromversorgung) unterstützt werden.

• USB-A: Der klassische rechteckige Stecker. Er ist robust, aber nicht reversibel.
• Micro-USB: Lange der Standard für Smartphones. Er ist kleiner, aber weniger robust und bietet geringere Leistungsanforderungen.
• USB-C: Der aktuelle Goldstandard. Er ist symmetrisch (einfach einsteckbar), unterstützt hohe Wattzahlen für das Laden von Laptops und bietet enorme Bandbreiten für Videoausgabe und Daten.

Wenn Sie eine stabile Verbindung für Ihre Geräte benötigen, sollten Sie darauf achten, dass die Hardware kompatibel ist. Während einige Technologien wie VDSL-Technik über das Telefonnetz Daten übertragen, nutzt USB die direkte physische Verbindung. Auch wenn Sie im Alltag oft drahtlose Lösungen bevorzugen, wie man es bei der Funktionsweise von Bluetooth sieht, bleibt USB aufgrund der geringeren Latenz und höheren Stabilität die erste Wahl für High-End-Peripherie.

Stromversorgung und Power Delivery (PD)

Ein oft unterschätzter Teil der USB-Funktion ist die Energieübertragung. Ursprünglich war USB primär für Daten gedacht, doch mit der Einführung von "Power Delivery" über den USB-C Anschluss hat sich dies grundlegend geändert.

USB-C kann heute Leistungen von bis zu 240 Watt übertragen. Dies ermöglicht es, leistungsstarke Laptops allein über ein USB-C Kabel zu laden. Die Kommunikation zwischen dem Ladegerät und dem Endgerät erfolgt dabei über eine "Handshake"-Prozedur: Das Gerät meldet seine Anforderungen, und das Ladegerät passt die Spannung (Volt) und Stromstärke (Ampere) entsprechend an.

Die Leistung \(P\) berechnet sich physikalisch nach der Formel: P = U · I Wobei \(P\) die Leistung in Watt (W), \(U\) die Spannung in Volt (V) und \(I\) die Stromstärke in Ampere (A) ist.

Beispiel: Ein Laptop wird über USB-C mit 20 Volt und 5 Ampere geladen. P = 20 V · 5 A = 100 W.

Dieser Prozess stellt sicher, dass Geräte nicht überhitzen oder durch zu hohe Spannung beschädigt werden. In vielen Bereichen der Technik, wie beispielsweise bei der Technik hinter VDSL-Vectoring, ist die Optimierung von Signalen entscheidend, und auch bei USB sorgt das Protokoll dafür, dass die Signale sauber und effizient ankommen.

Typische Fehler und Missverständnisse bei USB-Verbindungen

Ein häufiger Fehler bei der Nutzung von USB ist die Annahme, dass ein USB-C Stecker automatisch die höchste verfügbare Geschwindigkeit garantiert. Dies ist ein klassischer Denkfehler. Die Geschwindigkeit hängt von drei Faktoren ab: dem Host-Port (z.B. Laptop), dem verwendeten Kabel und dem angeschlossenen Gerät.

Ein "passives" USB-C Kabel kann beispielsweise nur USB 2.0 Geschwindigkeiten (480 Mbit/s) unterstützen, selbst wenn es in einen USB 3.2 Port gesteckt wird. Viele günstige Ladekabel sind lediglich für die Stromversorgung ausgelegt und haben keine Leitungen für Hochgeschwindigkeitsdaten.

Ein weiterer Fehler ist die Verwechslung von "Sättigung" und "Verlust". Wenn eine Übertragung langsamer ist als erwartet, liegt es oft nicht an der USB-Schnittstelle selbst, sondern an der Geschwindigkeit des Zielmediums (z.B. einer langsamen SD-Karte oder einer HDD). Man kann die theoretische Kapazität eines Ports nicht als garantierte Geschwindigkeit für jede Dateiart ansehen, da Faktoren wie Dateisystem-Overhead und die physikalische Schreibgeschwindigkeit der Hardware die Endgeschwindigkeit begrenzen.

[IMAGE PROPLY: A high-tech laboratory setting where a technician is testing different USB cables with a digital analyzer. The device shows various graphs and numbers. The lighting is cool and clinical. 16:9 aspect ratio, extremely detailed, sharp focus on the digital display.]

Die Rolle von USB in der modernen Infrastruktur

USB ist heute mehr als nur ein Anschluss für eine Maus. Es ist ein komplexes Ökosystem. In industriellen Umgebungen oder bei der Übertragung großer Datenmengen über weite Strecken kommen oft andere Protokolle zum Einsatz, wie etwa DSL-Breitbandtechnologien. Doch für die lokale Vernetzung bleibt USB ungeschlagen.

Warum? Weil es eine "Plug and Play"-Erfahrung bietet. Die Hardware erkennt das Gerät, lädt die passenden Treiber und stellt die Kommunikation sofort her. Diese Benutzerfreundlichkeit ist das Ergebnis von Jahrzehnten der Standardisierung durch die USB-Integrationsgruppe (USB-IF). Jede Generation hat die Bandermutungen erhöht, während die physische Kompatibilität (durch Adapter) oft erhalten blieb, um den Übergang für den Endanwender so reibungslos wie möglich zu gestalten.

Fazit

Die Funktionsweise von USB basiert auf einer Kombination aus hochfrequenter serieller Datenübertragung, robuster Differenzsignal-Technik und einer ständigen Evolution der physischen Formfaktoren und Protokolle. Während die Geschwindigkeit eines Ports durch die theoretische Bitrate und die Hardware-Kompatibilität bestimmt wird, sorgt das Power Delivery Protokoll für eine sichere Energieversorgung moderner Geräte. Verlassen Sie sich bei der Auswahl von Kabeln und Hubs immer auf die Spezifikationen des Standards, um die volle Leistung Ihrer Hardware auszuschöpfen.
